全自动覆膜切角机+可视炉6030
产品参数（详见附页）
我们很荣幸为您呈上以下设备参数供您参考、一切条款以最终确认为准

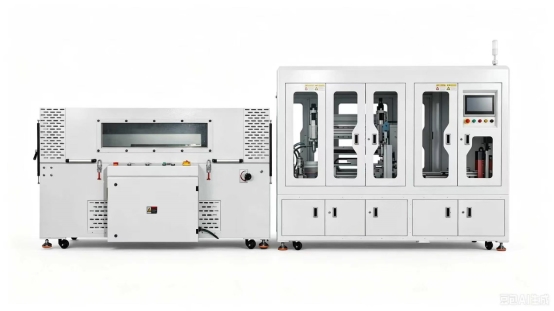

-5035 产品图片 Product Image

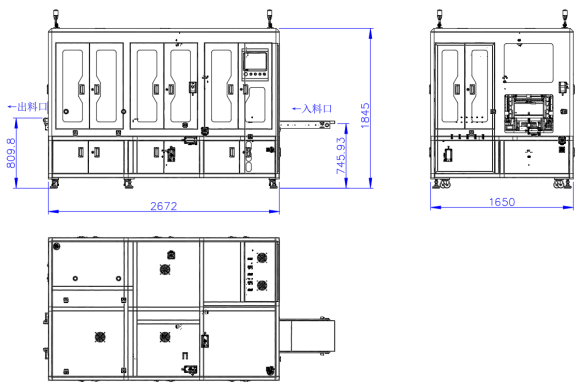

-5035 设备尺寸图 Equipment Dimension Drawing
|
5035 产品参数/Product Parameters |
|||
|
序号 |
项目Item |
参数Parameter |
备注Remark |
|
1 |
电压/功率 Voltage/Power |
AC 220V 50Hz / 6.6KW |
|
|
2 |
气源 Air Source |
0.55~0.77Mpa |
10P空压机/每分钟消耗1m³ 10P Air Compressor / Air consumption 1m³ per minute |
|
3 |
控制方式 Control Mode |
PLC+触控屏 PLC + Touch Screen |
|
|
4 |
外形尺寸 Overall Dimensions |
2672*1650*1845mm |
|
|
5 |
重量 Weight |
约1500kg
|
|
|
6 |
效率 Efficiency |
600-900PCS/H |
|
|
7 |
调节方式 Adjustment Mode |
相应的机构对应不同尺寸的产品能自动调节长度、宽度、高度等参数，达到自动换型需求。The corresponding mechanism can automatically adjust parameters such as length, width and height for products of different sizes to meet the requirements of automatic model change. |
一键换型 One-click Model Change |
|
8 |
基础结构 Basic Structure |
机台构成采用钢结构焊接基座，外围钣金焊接外罩，主要功能结构区域开置视窗(亚克力)The machine adopts a steel structure welded base for its framework. |
|
|
9 |
安全保护 Safety Protection |
所有开闭门均安装钣金锁及安全传感器。All opening and closing doors are equipped with sheet metal locks and safety sensors. |
|
|
10 |
兼容尺寸 Compatible Dimensions |
长： 100-500MM 宽： 80-350MM 高： 25-240MM 长加高 ＜540MM 宽加高 ＜450MM |
|
RF-5035 制程工艺 Process Technology

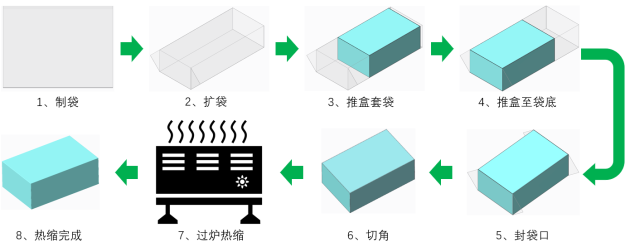

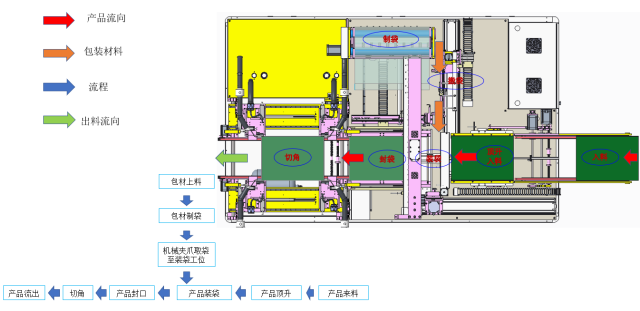

-5035 工艺流程 Technological Process

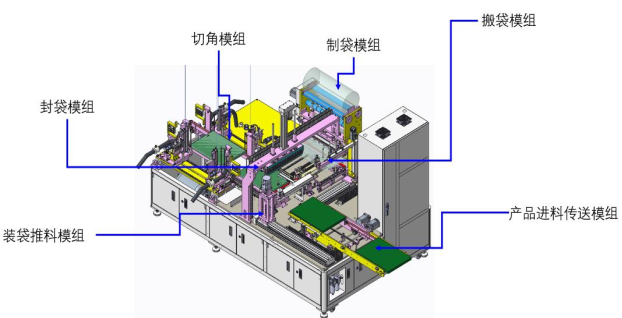

-5035 结构组成 Structural Composition

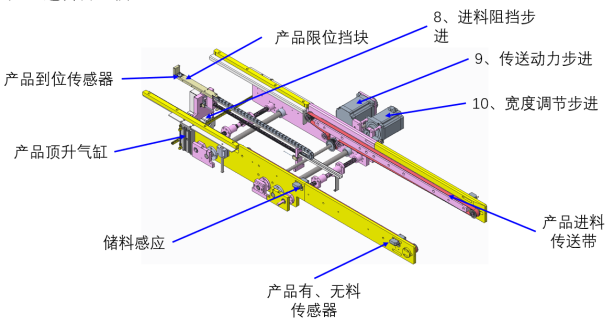

-5035 进料模组 Feeding Module
|
工作原理： 有料传感器感应到物料传动电机带动传送带转动传输至顶升工位；顶升气缸上升待产品装袋。 数字化控制、流道速度、宽度、阻挡位置，可通过触摸屏调节。 |

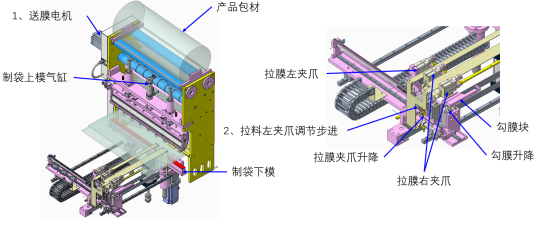

-5035 制袋模组 Bag Making Module
|
工作原理： 勾膜气缸上升→左右夹膜气缸夹紧膜→拉膜轴拉同时放膜电机放膜至目标位置→搬袋气缸夹住袋口后制袋上下模气缸切膜→制袋完成； 袋子大小可通过调节拉膜轴修改拉膜位来实现。 |

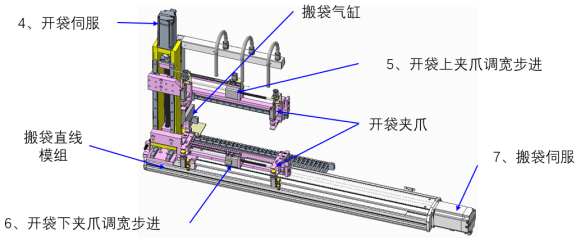

-5035 搬袋模组 Bag Handling Module
|
工作原理： 搬袋气缸推出→开袋夹爪从制袋工位接袋夹稳后搬袋气缸缩回→开袋伺服将袋子打开到目标位置→搬袋直线模组将袋子搬运至产品袋工位待产品装袋； |

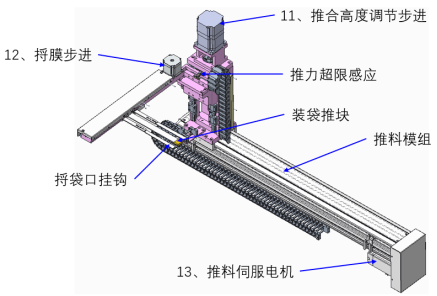

-5035 推盒装袋、捋膜模组 Box Pushing & Bag Loading + Film Straightening Module
|
工作原理： 搬袋模组将袋子搬至装袋位后，通过推料模组从顶升位将产品推入袋底；搬袋模组夹爪松开搬袋模组离开；装袋完成接着将产品推至封袋位平台；待封袋。 |

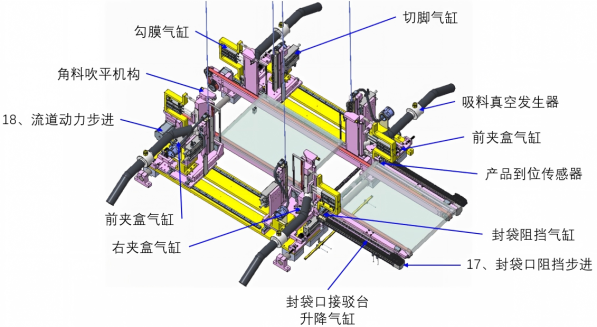

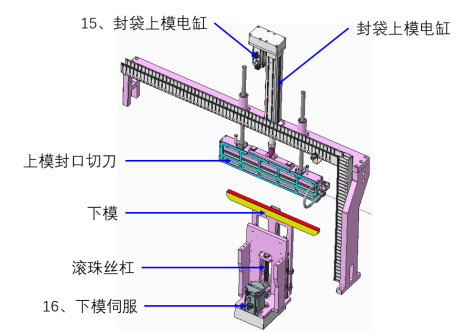

-5035 推盒装袋、捋膜模组 Box Pushing & Bag Loading + Film Straightening Module
|
工作原理： 推盒模组将产品推至封袋位；封袋下模上升；推盒模组的捋膜轴捋膜；封袋上模下降封袋；同时把袋子余料吸料收至袋子；上下模回原位；封袋完成待流至切脚位。 |
-5035 切脚模组 Leg Cutting Module
